IGM FD600 Cinkovací přípravek 610mm včetně rybinové frézy 12,7mm
IGM FD600 je cinkovací přípravek pro rychlou a opakovatelnou výrobu 12,7 mm polokrytých rybinových spojů pomocí horní frézky. Pracovní šířka 610 mm je vhodná pro širší zásuvky, korpusové dílce a výrobu více spojů v sérii.
- Pro přesné a opakovatelné polokryté rybinové spoje.
- Pro materiál tloušťky 11-25 mm a obrobky široké až 610 mm.
- Posuvné dorazy pro snadné a opakovatelné ustavení dílů vůči šabloně.
- Laserem řezaná šablona z 4mm pozinkovaného ocelového plechu.
- Pevné ocelové tělo a držáky šablony s robustními přítlaky pro stabilní upnutí obrobků.
- Rybinová fréza a kopírovací kroužek součástí balení.
- Rozšiřitelný systém o šablony pro čepové, otevřené rybinové a 6,3 mm minirybinové polokryté spoje.

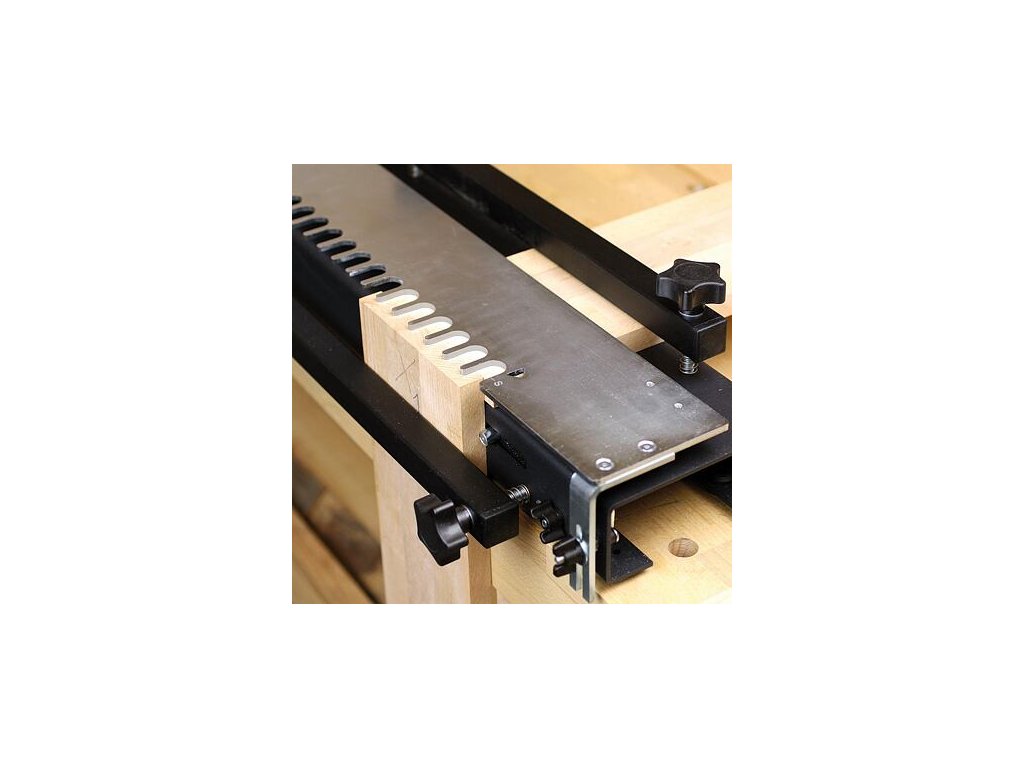

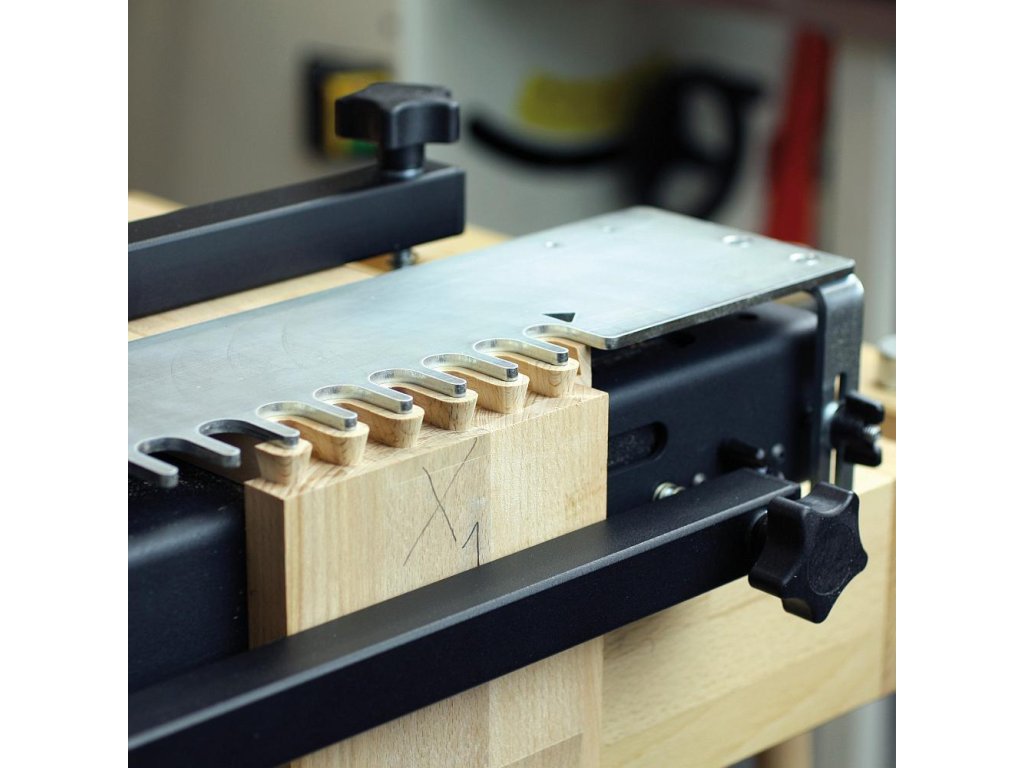

IGM FD600 umožňuje pomocí horní frézky rychle vyrábět přesné a opakovatelné polokryté rybinové spoje. Ty se používají například při výrobě zásuvek, nábytku z masivního dřeva a dalších korpusových dílců. Pracovní šířka 610 mm umožňuje obrábět širší obrobky nebo vyrábět více spojů v sérii. Obrobky se pevně upnou k tělu přípravku pomocí ocelových přítlaků a frézka je při obrábění vedena kopírovacím kroužkem podél přesně vyrobené šablony.

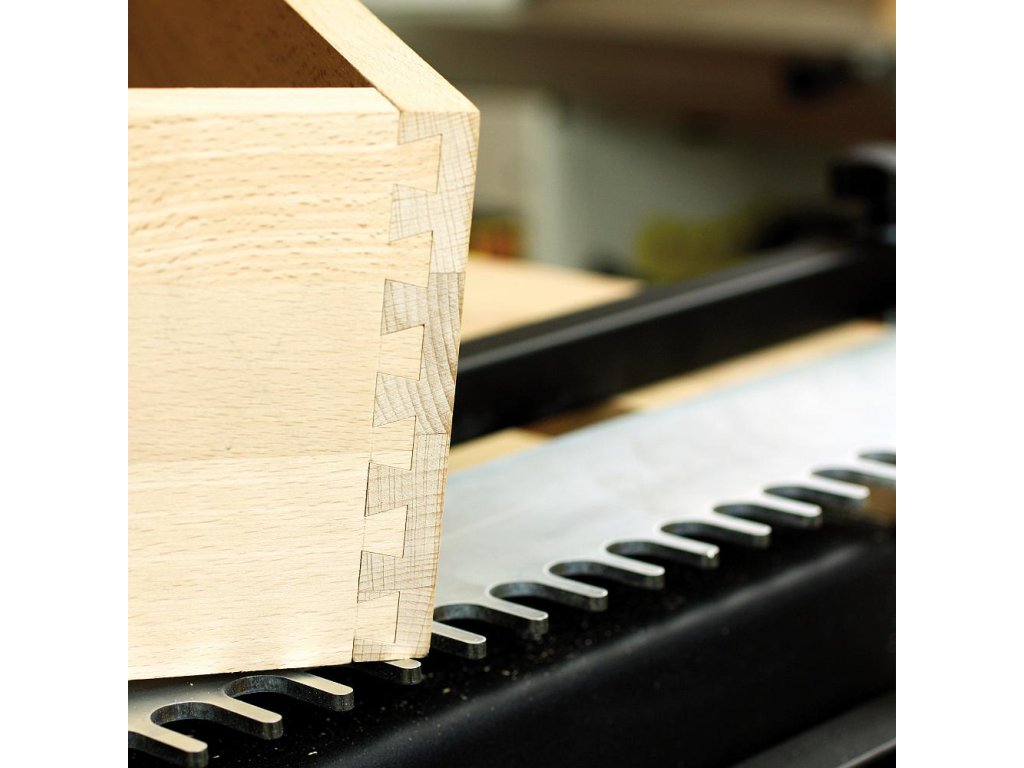

Základní šablona je určena pro 12,7 mm polokrytý rybinový spoj s úhlem 14°. Pro jeho výrobu je v balení také odpovídající kopírovací kroužek a fréza IGM M118-12781. Přípravek lze rozšířit přídavnými šablonami pro 6,3 mm minirybinový polokrytý spoj, 8 a 12,7 mm čepové spoje a 12,7 nebo 19 mm otevřené rybinové spoje. Jedním přípravkem tak lze podle zvolené šablony vyrábět několik typů truhlářských spojů.

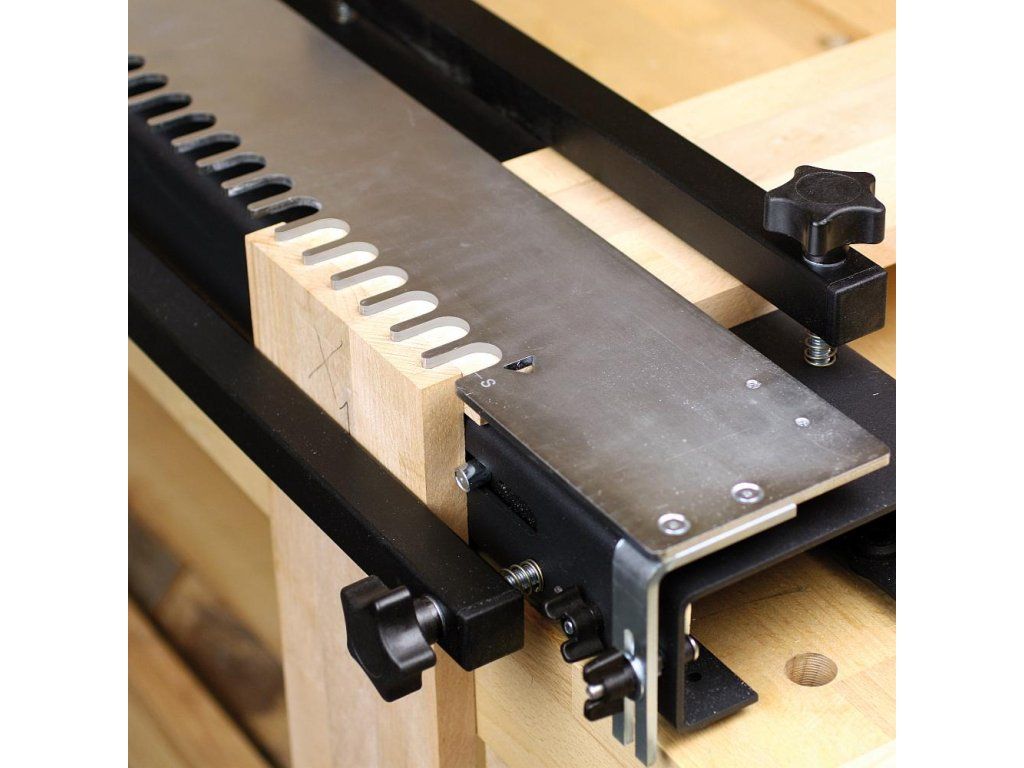

Pevné ocelové tělo a držáky šablony spolu s robustními přítlaky zajišťují stabilní upnutí obrobku při frézování. Posuvné dorazy usnadňují přesné a opakovatelné ustavení dílů vůči šabloně. Šablona je laserem řezaná z 4mm pozinkovaného ocelového plechu. Cinkovací přípravek IGM FD600 je vyroben v České republice.
Do některých horních frézek nelze kopírovací kroužek IGM upevnit přímo. V takovém případě lze použít univerzální frézovací desku IGM FRB170 pro jeho přesné vycentrování a upevnění. Před frézováním finálního výrobku doporučujeme vždy provést zkušební spoj a podle něj doladit nastavení.
- Velikost spoje: 12,7 mm
- Úhel rybinového spoje: 14°
- Tloušťka obrobku: 11-25 mm
- Šířka obrobku: 21,5-610 mm
- Kopírovací kroužek: 15,8 x 4 mm
- Maximální průměr základny frézky: 180 mm

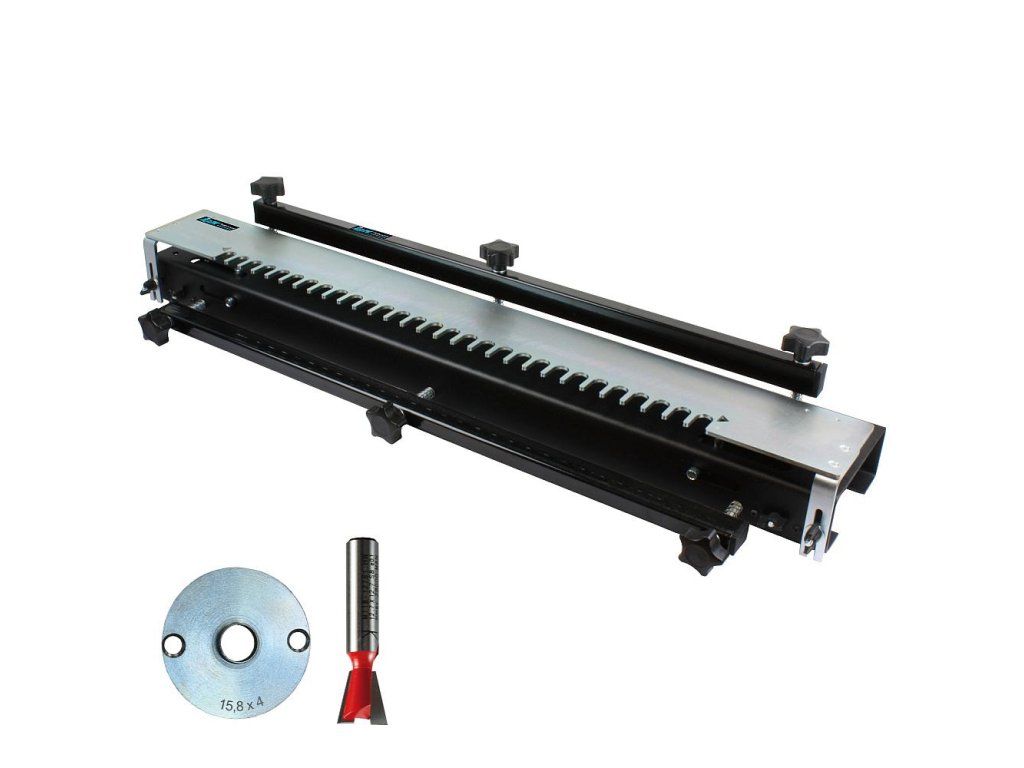

Součást balení:
- 1x Cinkovací přípravek IGM FD600
- 1x Šablona pro 12,7 mm polokrytý rybinový spoj
- 1x IGM Kopírovací kroužek ocelový - D15,8x4mm
- 1x IGM M118 Fréza pro rybinový spoj - 14° D12,7x12,7 L61 S=8 HW
Doplňkové parametry
| Kategorie: | Cinkovací přípravky |
|---|---|
| Hmotnost: | 12.75 kg |
| EAN: | 8591761002287 |
